氣動角座閥(不銹鋼頭)

工作壓力：0—1.6MPa

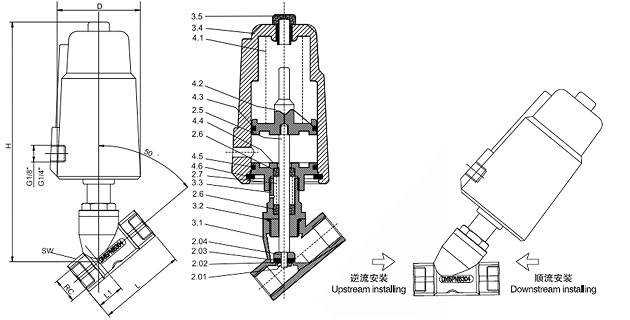

外形尺寸(mm)
DN	G	L	L1	SW	H	D	執行器
10	3/8"	55	17	21	120	51	40
15	1/2"	70	21	26.5	138	51	40
20	3/4"	76	23	32	154	62	50
25	1"	90	25	40	168	62	50
32	1-1/4"	116	32	50	200	76	63
40	1-1/2"	116	32	55.5	215	92	80
50	2"	138	40	68.5	230	92	80
65	2-1/2"	168	51	85	268	117	100

部件列表
2.01螺栓	3.1閥體	4.1彈簧
2.02孔板密封件	3.2密封環	4.2活塞
2.03密封盤	3.3螺紋連接件	4.3O型圈
2.04閥盤	3.4汽缸	4.4閥蓋
2.5閥桿	3.5觀察窗	4.5O型圈
2.6V型填料		4.6承壓環
2.7彈簧

中國.上玉集團有限公司是專業生產氣動角座閥的廠家，氣動角座閥(不銹鋼頭)訂貨須知：
一、①氣動角座閥(不銹鋼頭)產品名稱與型號②氣動角座閥(不銹鋼頭)口徑③氣動角座閥(不銹鋼頭)是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動角座閥(不銹鋼頭)型號，請按氣動角座閥(不銹鋼頭)型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
