高真空蝶閥

  • 產品介紹
  • 型號意義
  • 產品結構/安裝尺寸
  • 故障原因及排除方法

GI型高真空蝶閥是用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。



GI手動高真空蝶閥主要技術性能

適用范圍:Applicability  105~1.3×10-4Pa
 閥門漏率:Valve Leak Rate  ≤1.3×10-4Pa.L/S.
 適用溫度:Applicable Temperature  -25~ 80℃(丁腈橡膠)
 -30~ 150℃(氟橡膠)
 安裝方向:Mounting Direction  任意

GI型高真空蝶閥主要零件材料

閥體、閥蓋、閥桿:碳鋼或不銹鋼
密封件:丁腈橡膠、氟橡膠。

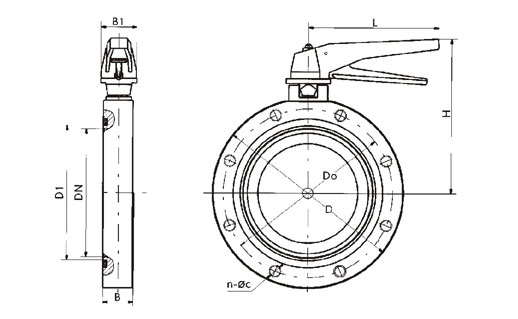

GI型高真空蝶閥外形及連接尺寸(mm)


Model
型號
DN
D
Do
D1
B
H
B1
L
n-φc
GI-32
32
78
64
36
22
32
36
115
4-φ7
GI-40
40
85
70
44
22
40
36
115
4-φ7
GI-50
50
110
90
55
22
50
36
115
4-φ9
GI-65
65
125
105
70
26
130
38
135
4-φ9
GI-80
80
145
125
85
30
140
38
135
4-φ9
GI-100
100
170
145
105
30
153
38
135
4-φ12
GI-150
150
220
195
156
35
179
40
165
8-φ12
GI-200
200
275
250
208
40
208
40
185
8-φ12
GI-250
250
330
300
258
45
234
45
300
8-φ14
GI-300
300
380
350
308
55
300
55
350
8-φ14
GI-400
400
500
465
408
60
340
60
500
8-φ18

訂貨須知:

一、①GI型高真空蝶閥產品名稱與型號②GI型高真空蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GI型高真空蝶閥型號,請按GI型高真空蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。




中國.上玉集團有限公司是專業生產真空蝶閥的廠家,高真空蝶閥訂貨須知:
一、①高真空蝶閥產品名稱與型號②高真空蝶閥口徑③高真空蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的高真空蝶閥型號,請按高真空蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站,如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優質的服務。
