膜片式液壓快開排泥閥

JM744X、JM644X 隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥 由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。   ■ 主要技術參數： 公稱壓力0 6MPa、1 0MPa
公稱通徑：100"～400mm
最低馬驅動壓力：0.15MPa
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3

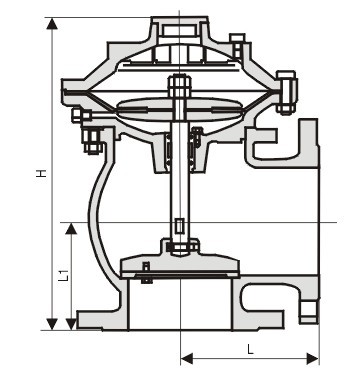

試驗標準：GB／T l 3927 APl 598   ■ 產品結構圖:   ■ 主要零件材料：

零件名稱	月體、月蓋	膜片壓板、閥盤	閥桿	膜片
材 料	鑄鐵、球鐵、碳鋼	球鐵、青銅	不镕鋼	尼龍強化橡膠

        ■ 主要外形尺寸：

DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
L1	120	150	190	220	260	300	340
H	370	440	53	0615	785	880	970

            ■ 典型安裝示意圖:

中國.上玉集團有限公司是專業生產水力控制閥的廠家，膜片式液壓快開排泥閥訂貨須知：
一、①膜片式液壓快開排泥閥產品名稱與型號②膜片式液壓快開排泥閥口徑③膜片式液壓快開排泥閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的膜片式液壓快開排泥閥型號，請按膜片式液壓快開排泥閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
